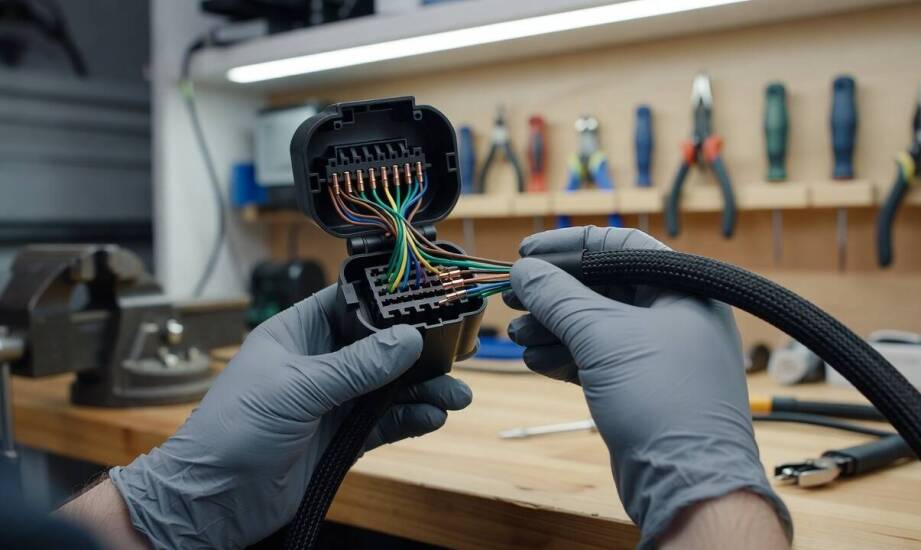

Co decyduje o trwałości wiązki przyczepowej: standard pinowy, przewody i warunki pracy

Instalacja elektryczna w pojeździe użytkowym musi znosić ekstremalne obciążenia środowiskowe. Okablowanie, które bez zarzutu przechodzi testy na stanowisku kontrolnym w hali montażowej, często traci ciągłość obwodów po kilku miesiącach ekspozycji na deszcz, sól drogową oraz ciągłe wstrząsy. Różnica między warunkami laboratoryjnymi a rzeczywistym środowiskiem transportowym ujawnia wszelkie kompromisy jakościowe. Stabilne przekazywanie sygnałów świetlnych i zasilania wymaga precyzyjnego doboru materiałów izolacyjnych, odpowiedniego przekroju żył oraz bezbłędnego montażu złączy. Producenci pojazdów i naczep muszą uwzględniać te zmienne już na etapie projektowania układów zasilających.

Jak układ pinowy i rodzaj przewodów definiują funkcje układu?

Wybór złącza determinuje bazowe możliwości całego systemu. Międzynarodowy standard ISO 1724 definiuje klasyczny układ 7-pinowy, który obsługuje wyłącznie podstawowe sygnały oświetleniowe, w tym kierunkowskazy, światła pozycyjne oraz hamowania. Nowsza norma ISO 11446 określa architekturę 13-pinową, pozwalającą na zasilanie dodatkowych odbiorników, obsługę świateł cofania oraz detekcję obecności podpiętego pojazdu. Zaprojektowanie szerszej liczby styków rozbudowuje funkcjonalność, jednak fizyczny format gniazda nie stanowi jedynego gwaranta niezawodności. Faktyczna odporność obwodów zależy od wewnętrznej struktury kabli i staranności ich połączenia z terminalami.

Parametry fizyczne żył miedzianych muszą odpowiadać przewidywanym obciążeniom prądowym. Obwody przesyłające sygnały sterujące buduje się zazwyczaj w oparciu o przewody o przekroju 0,5 mm², natomiast linie zasilające oświetlenie wymagają użycia żył o grubości 1,5 mm² lub większej. Zbyt cienki rdzeń generuje spadki napięcia i nadmierne nagrzewanie układu. Materiał zewnętrzny odgrywa równie istotną rolę, ponieważ izolacja z PVC lub polietylenu usieciowanego (XLPE) fizycznie separuje wrażliwą miedź od otoczenia. Zastosowanie powłok odpornych na chemię drogową zapobiega degradacji materiału w kontakcie ze smarami i wilgocią. Wysoka elastyczność otuliny umożliwia wielokrotne zginanie wiązki podczas ostrych manewrów, minimalizując ryzyko pęknięć w ujemnych temperaturach.

Wymogi stawiane instalacjom różnią się także w zależności od specyfiki przewożonego ładunku. Pojazdy transportujące sprzęt budowlany czy maszyny rolnicze pracują w gęstym zapyleniu, co zmusza projektantów do stosowania dodatkowych oplotów siatkowych lub karbowanych peszli ochronnych. Zewnętrzna osłona mechaniczna zabezpiecza główną magistralę przed uderzeniami kamieni i przetarciami o ostre krawędzie ramy. Zintegrowanie pancerza z odpowiednio dobraną otuliną żył znacząco wydłuża czas bezawaryjnej eksploatacji systemu. Brak takich zabezpieczeń w tanich zamiennikach szybko prowadzi do zwarć i przepalania bezpieczników w pojeździe holującym.

Jak złącza i procedury testowe weryfikują stabilność sygnału?

Mechaniczne połączenie przewodu z pinem stanowi najbardziej wrażliwy punkt każdego obwodu. Rodzaj zastosowanych złączy oraz precyzja samego zacisku bezpośrednio warunkują stabilność przepływu prądu. Prawidłowe zagniecenie konektora eliminuje luzy, chroniąc układ przed powstawaniem mikrozwarć i przerw w zasilaniu. W procesach produkcyjnych realizowanych przez firmę LukElektro montaż elementów podlega rygorystycznej kontroli jakości przy użyciu nowoczesnego parku maszynowego. Powtarzalność operacji zaciskania zapobiega mechanicznemu osłabieniu przewodów, a dodatkowe uszczelnienia antykorozyjne skutecznie blokują dostęp tlenu do odsłoniętej miedzi.

Architektura okablowania powinna dokładnie odpowiadać specyfikacji konkretnego pojazdu. Standardowe zestawy uniwersalne zmuszają monterów do sztucznego sztukowania i maskowania nadmiaru kabli, co drastycznie podnosi ryzyko awarii. Prawidłowo zaprojektowana wiązka elektryczna do przyczepki uwzględnia precyzyjne długości rozgałęzień, specyficzny pobór mocy systemu oświetleniowego oraz wymogi dodatkowych modułów sterujących. Dedykowane rozwiązania eliminują konieczność inwazyjnej modyfikacji przewodów, zapewniając bezproblemową integrację z istniejącą magistralą elektroniczną pojazdu.

Wdrożenie do produkcji seryjnej wymaga przeprowadzenia rygorystycznych prób obciążeniowych. Testy wibracyjne na specjalistycznych platformach odtwarzają wstrząsy występujące podczas jazdy po nierównych nawierzchniach. Cykliczne komory klimatyczne weryfikują zachowanie uszczelnień przy gwałtownych skokach temperatury i wysokiej wilgotności. Laboratoryjne symulacje środowiskowe ujawniają słabe punkty konstrukcji jeszcze przed etapem seryjnego montażu. Wyniki tych analiz pozwalają inżynierom skorygować układ pinów, zmienić typ otuliny lub zastosować mocniejsze zatrzaski w obudowach.

Długoterminowa praca układów zasilających zależy od harmonijnego współdziałania wszystkich elementów konstrukcyjnych. Architektura wtyków określa zakres przekazywanych komend, ale to jakość wewnętrznych połączeń i rodzaj izolacji decydują o faktycznej żywotności systemu w trudnym środowisku. Dopasowanie średnicy żył do generowanych obciążeń prądowych oraz hermetyzacja terminali skutecznie chronią przed przedwczesną degradacją. Zastosowanie podzespołów zwalidowanych w testach środowiskowych daje pewność, że finalna instalacja przetrwa lata intensywnej eksploatacji bez utraty ciągłości sygnału.
