Gwint zewnętrzny czy wewnętrzny — jak materiał i tolerancja wpływają na dobór technologii CNC

Ten sam gwint, na przykład popularne M10x1,5 w węglowej stali C45, zazwyczaj zachowuje się bardzo przewidywalnie podczas obróbki zewnętrznej. Sytuacja zmienia się drastycznie, gdy ten sam zarys trzeba wykonać w głębokim otworze ślepym w miękkim aluminium, gdzie momentalnie pojawiają się problemy z ewakuacją wiórów. Z kolei w konstrukcyjnym tworzywie sztucznym nacinanie gwintu wymusza znaczne obniżenie prędkości skrawania, co pozwala uniknąć nadtopienia krawędzi. Wybór odpowiedniej technologii zależy więc ściśle od twardości obrabianego detalu, docelowej geometrii kształtu oraz określonych tolerancji wymiarowych.

Różnice między gwintem zewnętrznym a wewnętrznym

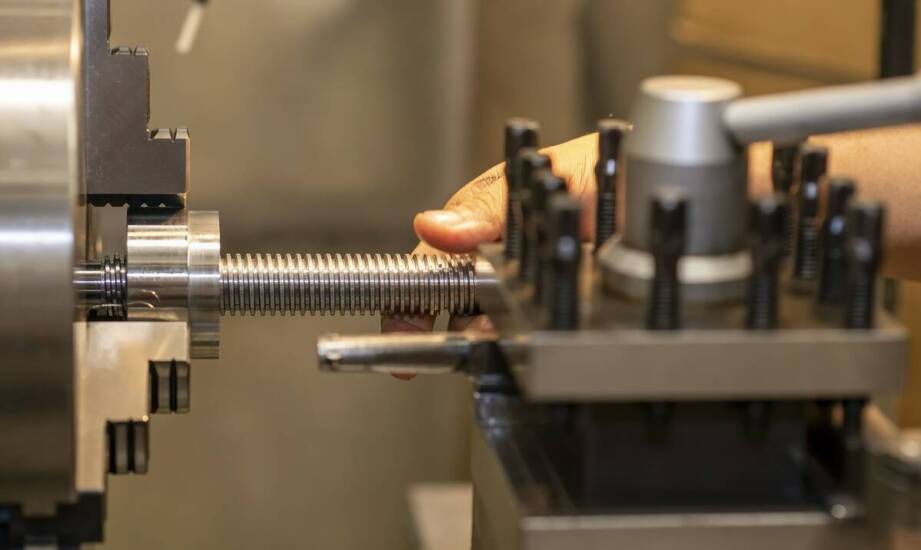

Gwint zewnętrzny powstaje na gładkiej powierzchni wałka. Charakteryzuje się tym, że nasada obrabianego gwintu jest geometrycznie większa niż jego grzbiet. Taki układ ułatwia boczny dostęp oprawki skrawającej do materiału, a powstające wióry opadają swobodnie pod wpływem siły grawitacji. Znacznie trudniejsze zadanie stanowi produkcja gwintu wewnętrznego. Grzbiet pozostaje w nim szerszy od nasady, natomiast ostrze maszyny musi pracować w bardzo mocno ograniczonej przestrzeni. Zamknięta przestrzeń otworu ślepego utrudnia ewakuację materiału i znacząco zwiększa ryzyko zakleszczenia narzędzia. Jeśli produkcja odbywa się na centrum obróbkowym, specjaliści stosują frezowanie gwintu z interpolacją helikalną. Obracający się frez porusza się precyzyjnie po spirali, z każdym okrążeniem zagłębiając się delikatnie w surowiec.

Twardość materiału docelowego bezpośrednio rzutuje na przewidywaną żywotność płytek oraz litych ostrzy. Jeśli proces obejmuje stal ulepszaną cieplnie o twardości powyżej 40 HRC, operatorzy maszyn zazwyczaj wybierają gwintowniki maszynowe ze stali proszkowej HSSE-PM, które wykazują znacznie wyższą odporność na ścieranie. Aluminium charakteryzuje się znakomitą ogólną skrawalnością, jednak potrafi uciążliwie zaklejać rowki wiórowe narzędzia. Obróbka miękkiego stopu wymaga wyjątkowo ostrych krawędzi skrawających oraz intensywnego chłodziwa zapobiegającego powstawaniu narostów na płytkach. Zupełnie innej strategii wymagają materiały polimerowe. Ze względu na wysoką podatność na powierzchowne deformacje termiczne obrabiarka musi pracować przy zauważalnie niższych parametrach posuwu. Detale z takich tworzyw wytwarza się często na sucho lub przy użyciu delikatnej mgły olejowej.

Kluczowe parametry z rysunku technicznego i integracja procesów

Dokumentacja wykonawcza dostarcza programiście wszystkich kluczowych danych startowych. Poprawny zarys opisuje średnica nominalna połączona ze skokiem, natomiast ciasność pasowania definiują międzynarodowe klasy tolerancji. Ważnym wyzwaniem technologicznym pozostaje precyzyjna głębokość nacinania przestrzeni roboczej. Głębokość robocza otworu ślepego zależy od ciągliwości materiału i specyfiki zlecenia, choć w niektórych stopach konstrukcyjnych przyjmuje się orientacyjnie wartość równą półtorakrotności zewnętrznej średnicy gwintu. Podobnie sytuacja wygląda z wymiarami otworu wstępnego. Teoretyczny wymiar pod gwint wewnętrzny to z reguły średnica nominalna pomniejszona o wartość skoku. Sam naddatek materiałowy pozostawiony do zebrania wynosi zazwyczaj ułamek milimetra, ale jego ostateczna wielkość zależy od elastyczności obrabianego stopu. Tego rodzaju niuanse technologiczne uwzględnia w codziennej pracy spółka cywilna Tok-Frez, dostosowując szczegółowe parametry układu tnącego do fizycznych właściwości konkretnych metali.

Bardziej złożone detale wymagają przemyślanego zaplanowania kolejności poszczególnych zabiegów frezarskich i tokarskich. Podczas pracy na zaawansowanych urządzeniach operatorzy łączą toczenie zewnętrznych gabarytów z precyzyjnym nacinaniem zarysu w jednym mocowaniu elementu. Systemy sterowania oferują gotowe cykle maszynowe ułatwiające wieloprzejściowe nacinanie gwintu nożem, jednak ich dokładny kod wywołujący różni się w zależności od producenta oprogramowania. Z kolei przy produkcji próbnych prototypów doskonale sprawdza się wykorzystanie wieloosiowego centrum frezarskiego. Wybór takiego podejścia technologicznego daje inżynierom ogromną elastyczność. Pozwala wygenerować praktycznie dowolny skok bez konieczności fizycznej wymiany oprawki na wrzecionie maszyny.

Nawet najbardziej precyzyjne serwonapędy nie zrekompensują poważnych błędów popełnionych na wstępnym etapie przygotowania modelu cyfrowego. Powszechnym przeoczeniem pozostaje brak odpowiedniej fazki na wejściu w bryłę detalu. Nagłe uderzenie pracującego narzędzia w zupełnie ostrą krawędź otworu nierzadko doprowadza do natychmiastowego ukruszenia twardych zębów. Niewłaściwie wyliczona średnica wiercenia skutkuje trwałym zatarciem narzędzia lub całkowitym zerwaniem zarysu gwintu. Analogiczne konsekwencje niesie za sobą nieprawidłowy dobór strategii chłodzenia gniazda. Niedostateczny przepływ emulsji podczas intensywnego skrawania hartowanej stali wywołuje punktowe utwardzanie powstających na brzegach zadziorów, co utrudnia późniejszy montaż podzespołów.

Uzyskanie trwałego i szczelnego połączenia gwintowego nie jest wyłącznie wynikiem pracy nowoczesnych maszyn sterowanych numerycznie. Właściwy kształt gwintu stanowi sumę zaawansowanej wiedzy o właściwościach surowca, precyzyjnego odczytania dokumentacji oraz zaplanowania optymalnej sekwencji cięć. Prawidłowe wykonanie zarysu zależy od wcześniejszego przygotowania krawędzi, strategii ewakuacji wiórów oraz doboru parametrów chłodziwa. Sektor budowy maszyn oraz przemysł energetyczny opierają swoje skomplikowane konstrukcje na tysiącach poprawnie dopasowanych połączeń. Najmniejszy błąd na etapie programowania drogi pojedynczego narzędzia potrafi skutecznie zablokować montaż całej linii technologicznej, co udowadnia bezwzględną konieczność zachowania reżimu wymiarowego.
