Jak interpretować wyniki CPT/CPTU przy ocenie podłoża pod inwestycje infrastrukturalne

Projektowanie posadowienia dróg, mostów i innych dużych obiektów infrastrukturalnych wymaga precyzyjnego rozpoznania niejednorodnego podłoża gruntowego. Wyniki sondowań statycznych CPT/CPTU porządkują wiedzę o układzie warstw przed podjęciem ostatecznej decyzji o sposobie fundamentowania. Dzięki tym badaniom inżynierowie mogą wyeliminować ryzyko nadmiernego osiadania konstrukcji oraz utraty jej stateczności. Ciągły profil pomiarów in situ dostarcza twardych danych, które ułatwiają porównywanie różnych wariantów posadowienia. Wczesne wykrycie słabych stref podłoża pomaga również w racjonalnym planowaniu kosztów robót ziemnych oraz doborze odpowiedniej technologii wzmacniania gruntu.

Przeczytaj również: Systemy bezpieczeństwa dla budynków wielorodzinnych i biurowych

Rejestracja oporu stożka i pomiar ciśnienia porowego

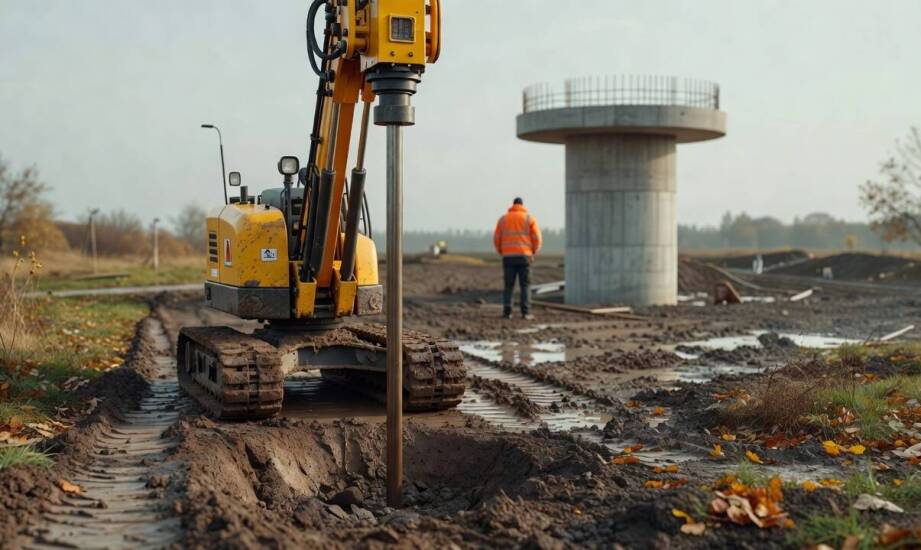

Standardowe sondowanie statyczne opiera się na ciągłym wciskaniu stożka pomiarowego w grunt ze stałą prędkością 2 cm/s. W trakcie tego procesu zaawansowana aparatura rejestruje opór pod podstawą stożka oraz tarcie na jego bocznej tulei. Wersja piezostożkowa, znana w geotechnice jako CPTU, mierzy dodatkowo lokalne ciśnienie porowe. Parametr ten pomaga interpretować stopień nawodnienia warstw i charakter poziomu wodonośnego, a nie bezpośrednio określać samo fizyczne zwierciadło wody gruntowej. Równoczesna analiza tych trzech mierzonych wartości pozwala na bardzo dokładne wydzielenie poszczególnych warstw geotechnicznych na głębokościach sięgających kilkudziesięciu metrów.

Przeczytaj również: Realizacja prac ziemnych koparką: kluczowe etapy i procesy w Poznaniu

Metoda wykazuje najwyższą skuteczność badawczą w gruntach sypkich, spoistych oraz organicznych. Technologia CPTU precyzyjnie wykrywa nawet bardzo cienkie przewarstwienia, co ma kluczowe znaczenie przy ocenie nośności słabego podłoża na terenach inwestycyjnych. Badanie napotyka jednak na istotne ograniczenia w mocno zagęszczonych gruntach żwirowych oraz w miejscach występowania dużych otoczaków. Wciskany stożek może tam trafić na twardą przeszkodę terenową, która fizycznie blokuje dalsze zagłębianie żerdzi. Konieczna staje się wtedy zmiana metodyki pracy, ponieważ cienkościenna aparatura nie radzi sobie z grubymi frakcjami skalnymi.

Przeczytaj również: Frezowanie kominów a komfort mieszkańców: eliminacja problemów z przepływem spalin i zapachami

Szacowanie parametrów podłoża na podstawie korelacji

Odczyty z aparatury pomiarowej przekładają się na ocenę stopnia zagęszczenia w przypadku gruntów niespoistych oraz stopnia plastyczności dla gruntów spoistych. Na podstawie znormalizowanych wartości z badania polowego szacuje się niedrenowaną wytrzymałość na ścinanie, moduł odkształcenia oraz współczynnik konsolidacji poprzez odpowiednie korelacje matematyczne. Wartości te nie są wyznaczane w sposób bezpośredni przez samo urządzenie, lecz wyliczane ze sprawdzonych geotechnicznych wzorów empirycznych. Wyniki takiego profilowania ujawniają naturalną zmienność podłoża na całej głębokości punktu badawczego. Analiza tych wahań bywa decydująca przy sprawdzaniu ryzyka osiadania nierównomiernego pod projektowanymi obiektami mostowymi.

Do poprawnej klasyfikacji rozpoznanych gruntów inżynierowie wykorzystują powszechnie wykresy Robertsona. Narzędzie to opiera się na matematycznej relacji znormalizowanego oporu na stożku do oporu tarcia na tulei. Sam sprzęt pomiarowy oraz procedury wykonywania elektrycznych badań stożkowych podlegają rygorystycznym wytycznym normy PN-EN ISO 22476-1, co zapewnia powtarzalność i wysoką jakość uzyskiwanych odczytów.

Praktyka geologiczna pokazuje, że najbezpieczniejszym rozwiązaniem dla inwestora jest łączenie różnych technik badawczych. W skomplikowanych projektach infrastrukturalnych uzupełnia się testy statyczne o uderzeniowe sondowania cylindryczne, głębokie wiercenia rdzeniowe oraz specjalistyczne analizy mechaniczne. Taki model działania pozwala na pełną weryfikację właściwości próbek gruntu. Przedsiębiorstwo Geologiczne Geoprojekt Szczecin od 1957 roku realizuje kompleksowe badania geologiczno-inżynierskie dla branży budowlanej. Codzienna praktyka tej firmy obejmuje obsługę geotechniczną z wykorzystaniem wiertnic, profesjonalnych sond oraz testów we własnym laboratorium. Metodyczne krzyżowanie wyników z różnych urządzeń badawczych zapewnia wysokie bezpieczeństwo podczas opracowywania dokumentacji.

Znaczenie wyników dla końcowych decyzji projektowych

Dokładna interpretacja parametrów podłoża wymaga uwzględnienia technologii wykonania samego pomiaru oraz regularnej kalibracji używanego sprzętu elektronicznego. Odczyty zależą w pewnej mierze od doświadczenia operatora maszyny oraz warunków wodnych panujących w danym sezonie. Badanie in situ dostarcza szybkiego i wyjątkowo czytelnego obrazu zmienności warstw na rozległych terenach, jednak nie stanowi jedynego źródła wiedzy o gruncie.

Ostateczna decyzja projektowa o wyborze technologii fundamentowania opiera się na zestawieniu pomiarów polowych z laboratoryjnym oznaczaniem właściwości pobranych próbek. Analiza informacji z testów CPT/CPTU, otworów wiertniczych i laboratorium ułatwia precyzyjne modelowanie zachowania konstrukcji w czasie. Kompleksowe podejście do rozpoznania geologicznego gwarantuje długoterminową stabilność budowli, eliminując ryzyko kosztownych awarii na etapie eksploatacji drogi lub mostu.
